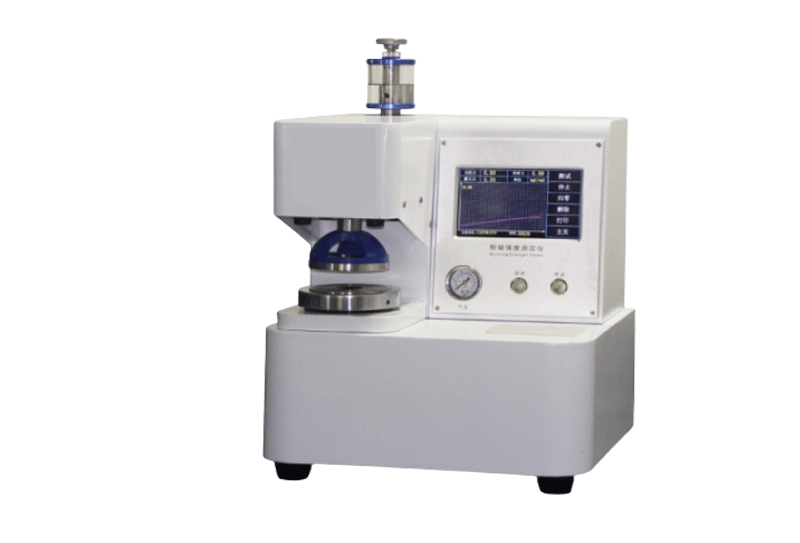

微电脑耐破强度测定仪
型号:HSR-Y5600
分类:力学测试
HSR-Y5600 微电脑耐破强度测定仪用于测定纸箱破裂强度的专用测试仪器。
采用气动夹持夹持方式,利用胶膜顶破试样探测纸板的耐破强度,这种试验模拟纸箱被弹性胶膜片缓慢顶破时所需的延展力,适用于瓦楞纸板纸箱耐破强度测试、重型包装箱耐破强度测试,是造纸厂家、包装印刷行业、质检部门不可缺少的理想设备。
技术支持
1.测试原理:
将试样放置于弹性胶膜上,用试样夹夹紧,然后均匀地施加压力,使试与胶膜一起自由凸起,直至试样破裂为止,试样耐破度是施加液压的最大值。
2.执行标准:
GB/T 6545,GB/T 1057,GB/T10739,ISO 2759,TAPPI T810
3.专业技术:
● 7in 触摸屏带曲线显示,中英文双语言自由切换;
● 气动夹紧试样,胶膜顶破试样测试方式;
● 压盘为圆孔开口并处于测试轴线,数据稳定更精确;
● 自动夹持试样,测试过程消除测试人员的影响;
● 开放式结构,360 度全视角可视观看测试全过程;
● 自带校准系统,带延迟加压控制,带退压延迟控制,测试完成后自动复位;
● 内置上、下限位保护装置,过载保护,空打或者超出保护量程都不会爆膜。
● 带双密封油路装置,整个油路系统达到高强高压密封,杜绝油路系统漏油提高寿命及稳定性。
● 强大的曲线剖析功能实时显示测试变化,瞬时力值、强度值、夹持力、最大值、最小值、平均值、耐破指数等数据。
技术指标
测量范围 | 150~5600kpa |
准确度 | ≤±0.5% |
分辨率 | 0.01kpa |
变形量误差 | ≤0.5mm |
上下盘同心度 | ≤0.25mm |
胶膜凸盘压强 | 10mm 时,(170~220)kPa |
18mm 时,(250~350)kPa | |
送油速度 | 175±5ml/min |
压力外径 | 35mm±1mm |
做功位移量 | 53mm±2mm |
驱动结构 | 全钢链条驱动提高稳定性和寿命 |
变形监测 | 弦长 41mm 三维半圆全视窗观测 |
压盘直径 | 上压盘:(31.5±0.1)mm;下压盘:(31.5±0.1)mm |
测量头控制 | 智能控制泄压系统 |
系统电源 | 固态电源 |
夹持定位 | 360°自由定向定位测试头 |
定位面积 | 65.313cm² |
夹持力 | 0~1000kpa (可调) |
人机界面 | 7inch 触摸屏+按钮测试 |
打印输出 | 模块式一体热敏打印机 |
尺寸 | 420m×400cm×500mm |
重量 | 约 45kg |
工作环境 | 温度(20±10)℃,湿度<85% |
产品配置 | |
标准配置 | 主机、胶膜片、铝箔校准片、专用扳手、5%硅油、微型打印机、热敏打印纸、气管、电源线 |
选配件 | 专业软件、通信电缆,静音空气压缩机(套) |
注:HatPlant 始终致力于产品性能和功能的创新及改进,基于该原因,产品技术规格亦会相应改变。上述情况恕不另行通知。本公司保留修改权与解释权。 |
测试应用
基础应用 | 测试材料 | 用途 |
纸箱 | 适用于包装制品的瓦楞纸箱、单层纸板箱、重型纸箱包装耐破强度测试 | |
包装用纸板 | 瓦楞纸板、箱纸板、白纸板耐破强度测试 | |
硬纸板 | 适用于彩盒、高克重牛卡,灰纸板耐破强度测试 | |
人造革 | 适用于各种人造革、皮革耐破强度测试 | |
其它 | 纤维布、棉布、丝绸等非纸质材料耐破强度测试 |
